ИНСТРУКЦИЯ ПО УСТАНОВКЕ СИСТЕМЫ ОБЕЗЗАРАЖИВАНИЯ ВОДЫ
В БАССЕЙНЕ НА ОСНОВЕ КИСЛОРОДА (Е-CLEAR)

Процедура установки

Модель МК7/СF1- 75 имеет 2х63 мм ячейки отрегулируйте по размеру вашей трубы. Модель МК7/СF1- 150 имеет 2х90 мм ячейки отрегулируйте по размеру вашей трубы.

Расположение ячейки. Если необходимо поверните ячейки к насосам. Камера с электродами может располагаться как вертикально, так и горизонтально.
Поток воды: первоначально вода должна пройти через фильтр, затем разойтись на 2 камеры с электродами. На рисунке под номерами 12+13. Затем обратно в бассейн через форсунки.
Соединение кабелей с электродами: Белый кабель (на рисунке под номером 10) соединить с электродами Oxygen. Тонкие черные пластины - черный кабель (на рисунке под номером 11) к электродам Альгецида. Толстые медные платы соединить после фильтра. Если ваш бассейн был оснащен соляной машиной, вам необходимо сменить воду в бассейне.

Очень важная информация!

Замените песок в фильтре перед началом циркуляции, используйте высококачественный кварцевый песок с размерами частиц 0,4 до 0,8.

Система должна быть выключена!

Устанавливайте систему по инструкции. Рекомендуется использовать параллельные соединения. Проверить на отсутствие протекания. Рисунок прилагается.

Процедура 1: Важное! Пожалуйста, обеспечьте жесткость кальция в воде равную 350 ppm, для корректной работы.

1. Проверьте уровень PH, он должен находиться в диапазоне от 6,8 ppm до 7,2 ppm откорректируйте, добавляя Ph регулирующие химические добавки предварительно растворив в ведре с водой и влить их в скиммер. Система должна быть отключена и кран на фильтре должен находиться в положении BYPASS/CIRCULATION. Не продолжать процедуру до тех пор, пока уровень Ph не будет варьироваться в диапазоне 6,8 до 7,2 ppm.

2. Перепроверьте уровень Ph в течение нескольких часов. Откорректируйте вновь, если есть необходимость.

3. Дайте хлору или брому остаться в бассейне на протяжении первых двух недель.

4. Добавьте стандартного хлора 1кг. На 50000 литров. Необходимо предварительно перемешать. Добавьте напрямую в скиммер. Поддерживайте остаточный хлор на уровне 1.0 ppm до тех пор, пока у вас не будет достигнут уровень 0.5 ppm остаточной меди в воде бассейна, как только эта величина достигнута - приостановить добавку хлора и он перегорит в течение 3 дней до нуля.

5. Переключить мультикран в режим фильтрации.

6. Размешать один литр стандартного Альгецида (не содержащего металла) в ведре с водой и добавьте 1 литр на объем 40000 литров. Теперь включить ионизатор (IONIZATION ) и оксиген (OXYGEN). (см. на рисунке под номером 14-15).

7. Проверьте, чтоб все установки на системе были установлены в режиме «HIGH». Это достигается посредством переключения переключателя “pool-size” (размера бассейна) на рисунке под номером 3 установите на МАКСИМУМ в режиме А. Регулируемая кнопка - на рисунке номер 3 должна быть полностью задвинута по часовой стрелке. Включите установку – на рисунке номер 7 и в режиме Ионизация на рисунке под номером 8.

8. Важное! Если воду в бассейне сменили, и в ней нет хлора, добавьте 1 литр на 40 000 литров воды не содержащего металла альгицида (разбавленного) и добавте в воду бассейна для одноразовой обработки.

9. Проверьте электропроводимость mA измерителем, на рисунке (пункт 1). Уровень электропроводимости должен подняться до 200 мА для моделей MK7/CF1-150, затем увеличьте этот показатель до 250 мА. Это достигается посредством установки на регуляторе объем бассейна (pool-size), переключателем в режим А или В (см. на рисунке под пунктом 2). Затем включите регулируемую кнопку, крутя медленно по часовой стрелке, пункт 3 на рисунке.

10. Дайте бассейну проработать без остановки в течение 7 дней, затем замерьте уровень Ph. Откорректируйте, если есть необходимость. Проверьте уровень остаточной меди при помощи тестера, который идет в комплекте с системой. Возьмите пробу воды для тестера на глубине 40 см. от поверхности воды в самом глубоком месте бассейна. Остаточный уровень меди должен составлять 0,5 ppm, если ниже - продолжить фильтрацию в течение 24 часов и не останавливать до тех пор, пока не будет достигнут медный альгецидный цвет.

11. Когда вышеуказанные нормы достигнуты, переключите Ионизацию (IONIZATION) в режим выкл. (OFF) и продолжите санирование вашего бассейна в режиме OXYGEN (кислородного окислителя). Вам необходимо будет включить вновь в вашей системе режим Ионизирования (IONIZATION) только если уровень меди альгицида по цветности тестера будет ниже 0.5 ppm, если вы будете делать так постоянно, то включайте на сутки фильтрацию до тех пор, пока не будет достигнут нужный уровень 0,5 ppm. При достигнутом уровне непрерывно работать в режиме OXYGEN.

12. Следуйте программе технического обслуживания. Для закрытых бассейнов и законсервированных на зиму.

Процедура 2:

1. Включите в фильтре обратную промывку.

2. Переключите установку в режим Ионизации (IONIZATION). Не прерывая процесс работы установки, проверьте уровень меди и дайте отработать, пока не будет достигнут показатель 1ppm.

3. Отключите систему фильтрации в вашем бассейне. Отключите систему обеззараживания.

4. Система обеззараживания должны быть отключена. Включите режим обратной промывки фильтра (BackWash).

5. Отрегулируйте уровень Ph до 6.8 (многопозиционный кран поставить на режим Bypass/Circulation)

6. Добавьте Oxon или Borax (пункт 3 процедура 1)

7. Установите кран на режим Фильтрации. Установите натуральный не содержащий металла флоккулянта брикет.

8. Добавьте не содержащего металла Альгицид через скиммер в пропорции 1 литр на 40 м3

9. Включите систему. Поставьте на ионизацию. Проверьте содержание остаточной меди. Если необходимо увеличьте до 0,07ppm

10. Если уровень pH от 6,8-7,2 и уровень меди 0,5 ppm. Включите в системе режим OXYGEN. Предостережения при инсталляции в старый бассейн.

Процедура 3:

1. Если в фильтре песок использовался более чем 18 месяцев, поменяйте песок или замените картриджи. Рекомендуемое количество песка в вашем фильтре для кристально чистой очистки воды бассейна должно составлять от 160 до 300 кг. После нескольких дней использования, и при достижении кристально чистой воды, ваш бассейн может стать мутным. Посредством процесса OXYGEN (окисления) начнется детоксикации стен и систем труб в вашем бассейне. Все остатки кальция начнут исчезать. Этот может занять порядка 4 недель до окончательного достижения кристально чистой воды.

1. Добавьте нормального Хлора для увеличения его уровня до 1.0 ppm и поддерживайте этот уровень остатка до тех пор, пока вы не достигните уровня остаточной меди 0.5 ppm. Как только этот уровень меди будет достигнут, не добавляйте более ХЛОРА!

2. Добавьте флоккулянт.

3. Включите насос и включайте режим обратной промывки каждые 24 часа.

4. Если ваш бассейн сильно загрязнен и покрыт кальцием, для устранения этого необходимо повторить этот процесс 2 или 3 раза.

При использовании воды из скважин

Процедура 4: При условии если вода выглядит чистой! Выключите установку.

1. Отрегулируйте уровень Ph до 7.2 ppm

2. Используйте средство для удаления металлов в воде. В нормальном режиме 3 литра на 100м3, прочтите инструкцию на данном средстве. Размешайте в ведре с водой и добавьте в скиммер. Включите режим фильтрации.

3. Добавьте флоккулянт в скиммер.

4. Включите насос для непрерывной работе в течение 48 часов и включайте режим (Back Wash) обратной промывки каждые 24 часа.

5. Перейти к пункту 1 процедуры 1.

Процедура 5: Если вода очень темная и грязная!

1. Отрегулируйте уровень Ph до 7.4 ppm- 7.6 ppm.

2. Выключите систему обеззараживания и насос.

3. Вам будет необходим поверхностный уровень флоккулянта (квасцы порошка)

4. Раскидайте флоккулянт над поверхностью бассейна. Оставьте на ночь

5. Включите насос. Пропылесосьте весь мусор в бассейне, осколки и другие остатки, что не могут пройти через фильтр.

6. Повторите пункт 5.

7. При достигнутой чистоте воды, перейти к пункту 1 процедуры 4.

Часто задаваемые вопросы.

Проблемы с водорослями – Уровень остаточной меди ниже показателя 0.5 ppm. Повысить до уровня 0.7 ppm но вначале произвести шоковую обработку не содержащим металла Альгицидом.

Неблагоприятный уровень Ph. Выше 7.2 уменьшить до 6.8. Замените песок в фильтре. Короткое время фильтрации. Минимум 160-320 кг песка. Рекомендуем чистить электроды один раз в год.

Мутная вода. Детоксикация бассейна кальцием. Смотрите процедуру 3.

ПРОГРАММА ПО УХОДУ ЗА ВОДОЙ В БАССЕЙНЕ БЕЗ ПРИМЕНЕНИЯ ХЛОРА, ИСПОЛЬЗУЯ СИСТЕМУ E-CLEAR

Система, содержавшая в основе обеззараживания натуральный окислитель кислорода и ионов.

Пожалуйста, примите во внимание!

При начальном запуске системы уровень (содержания кальция) жесткости воды в 350 ppm является необходимым режимом для работы.

Пожалуйста, позаботьтесь, производить нижеуказанную процедуру каждые 7 дней без перебоев. И поддерживайте уровень остаточного хлора 1.0 ppm до тех пора, пока не будет достигнут уровень ионизации (Ionization level) 0,5 ppm, после этого поддерживайте включенным окислитель кислорода (Oxygen). Только после этого ваш бассейн будет на 100% без хлора. Для достижения остаточного уровня меди быстрее, необходимо фильтровать воду в вашем бассейн в течение 24 часов до тех пор, пока не будет достигнут уровень остатка меди 0,5 ppm. Только после этого выключите Ионизацию (Ionization) и продолжайте режим работы “Oxygen” (Кислорода), переключите в режим ионизации только в случае, если содержание меди понизится ниже уровня 0.5 ppm и включите циркуляцию воды в течение 24 часов для достижения необходимого уровня содержания меди.

Самое важное это измерение уровня ph и уровня остаточной меди.

Примите во внимание. Если уровень Ph слишком высок (например, 7.3 ppm и выше) в таком случае у вас не получится определить уровень остаточной меди. Пожалуйста, убедитесь, что вы снизили уровень ph ниже 7.3 ,только после этого измеряйте уровень остаточной меди и поддерживайте этот уровень на планке 0.5 ppm.

Учтите! Если вы допустите повышение уровня ph в бассейне выше 7.2 более чем на 48 часов, ваша вода в бассейне может стать зеленой, пожалуйста, следите за уровнем ph внимательно, это очень важно.

Процедура 1

1. Выключите установку (выключатель в основании электронной коробки)
2. Включить обратную промывку (BackWash) и хорошо промойте фильтр.
3. Переключить кран в режим Bypass/Circulation. Начать процесс циркуляции.
4. Проверить уровень Ph . Если уровень находится между 6.8 ppm и 7.2 ppm откорректировать добавкой хим. средств Ph, первично размешайте в ведре с водой и затем добавьте в скиммер
5. Переключите обратно кран в режим фильтрации.

Процедура 2

1. Предоставить достаточно времени для уменьшения уровня PH в диапазоне 6.8 ppm и 7.2 ppm. Перепроверьте Ph и убедитесь в точности данных.
2. Включите установку и проверьте, что все функционирует.
3. Теперь все готово для проверки остаточного уровня меди.

Следуйте процедуре тестирования уровня меди. Убедитесь, что тестер меди показывает уровень по цветности шкалы 0.5 ppm. Если остаточный уровень меди ниже 0.5 ppm, поддерживайте непрерывную работу в течение 24 часов в режиме Ионизации до тех пор, пока вы не достигните необходимого уровня меди. Проводите тест уровня меди каждые 48 часов. Пожалуйста, не забывайте, что измерять уровень меди необходимо при предварительном уровне теста PH, который должен находиться в диапазоне 6.8-7.2 перед тестированием содержания меди в воде. Как только при тесте меди будет достигнут уровень 0.5 ppm, необходимо выключить Ионизацию (Ionization) и оставить в рабочем режиме окислителя кислорода (Oxidation).

4. В нормальном режиме работы бассейна вам следует оксидировать, т.е. постоянный процесс окисления (постоянная работа в режиме Oxygen и периодически включать Ионизатор.)

5. В зимний период вам необходимо будет включать режим ионизации реже или на более короткий период.

Время фильтрации.

Если вы обогреваете бассейн и циркуляция составляет 24 часа, в таком случае вам необходим разный таймер так чтобы система обеззараживания работала по указанной ниже таблице: слишком много кислородного окислителя могут сделать вашу воду мутноватой, или если меди более 0.5 ppm. может изменить цветность воды, в бассейне придавая пятна воде.

Объем бассейна:

40-50 м3 8 часов;
55-75 м3 10 часов;
80-100м3 12 часов4
14 часов при очень горячей воде;
105 – 125 м3 15 часов 18 часов при очень горячей воде;
130 – 150 м3 18 часов 24 часов при очень горячей воде.

Мутная вода в бассейне.

Фильтр слишком мал. Вам необходимо иметь в фильтре минимум 160 кг до 300 кг высококачественного песка. Глубокая фильтрация необходима для достижения максимального эффекта.

Если размер вашего фильтра адекватен и при этом помутнение все еще есть: уровень остаточной меди 0.5 ppm. Добавьте флоккулянт или таблетку для помощи в обеспечении лучшей фильтрации и добавьте стандартного Альгицида в воду, дайте поработать системе 24 часа и потом включите промывку фильтра (BackWash). Если проблема не устранилась, следовательно, поток воды слишком слаб. Вам необходим минимальный режим фильтрация всего бассейна в 4 часа. Еще возможной причиной может быть слабый насос или система обвязки труб слишком мала.

Чистка электродов.

Если вы заметили на зеленый или черный слой, которым покрылись ваши пластины электродов, особенно электроды меди, следовательно, появилась необходимость в их чистке. Чистить надо следующим раствором: 2/3 части воды и 1/3 часть раствора соляной кислоты. Если вы допустите, чтобы ваши электроды покрылись подобным слоем, вы будите иметь мутную воду. Грязные кислородные платы будут замедлять уровень окисления.… Содержать электроды необходимо чистыми.

Метод.

1. Отсоедините все кабели от ПВХ трубок – прозрачных камер, в которых расположены электроды.
2. Освободить пластиковые (ПВХ) фитинги на каждом из концов прозрачных камер.
3. Теперь вы можете снять камеру. Черное кольцо в расположенное в прорезе должно быть так же снято.
4. Погрузите имеющуюся камеру в раствор кислоты и оставьте на 15 минут до тех пор, пока платы не станут чистыми.
5. Промойте камеры чистой водой и вставьте обратно кольца в желобки (пазики).
6. Установите обратно камеры и зафиксируйте фитинги, чтобы обе камеры держались крепко.

Заметка: Убедитесь, что вы подсоединяете белый кабель к черным платам. Черный кабель к медным платам. Для оптимального режима работы системы необходимо чистить электродные платы меди и кислорода каждые 3 месяца.

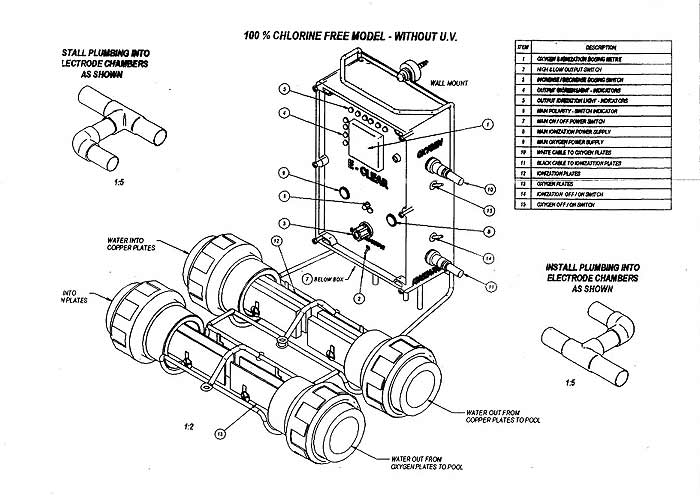

Описание: 1. Измеритель дозирования кислорода и ионов 2. Переключатель на высокий и низкий режим производительности 3. Увеличение/уменьшение – регулятор дозирования 4. Световые индикаторы, показывающие уровень производительности кислорода 5. Световые индикаторы, показывающие уровень производительности ионов 6. Основная полярность - индикатор переключателя 7. Основной включатель питания всей системы 8. Основной переключатель Ионизатора 9. Основной переключатель Кислорода 10. Белый кабель к платам кислорода 11. Черный кабель к платам ионизаторам (медным электродам) 12. Платы ионизатора 13. Кислородные электроды 14. Переключатель Ионизатора 15. Переключатель Кислорода
